低温挠性是热熔胶在低温环境下的力学性能，它是衡量热熔胶的耐低温性能的重要指标。本文介绍了热熔胶黏剂低温挠性试验方法。

1

 测试原理

将规定尺寸和状态下的热熔胶试验片放置在一根芯轴（棒）上弯曲180°，使之成U形折叠，观察其是否断裂。每次试验都用新的试样，试验在直径由大到小的芯轴上重复进行，直至胶黏剂试条弯断为止。胶黏剂的挠性为五分之四的试样都未断裂的直径最小的芯轴。

2

 实验仪器

① 低温试验箱：温度波动不大于±1℃，建议温度区间在室温至-80℃之间；

② 挠性试验装置：由芯轴支座和芯轴组成（分别参见图1和图2），芯轴直径分别为3.2mm、6.4mm、12.8mm、25.6mm，有效长度为125mm，不锈钢或黄铜材质制成。也可根据特殊的要求确定所需芯轴的直径和长度；

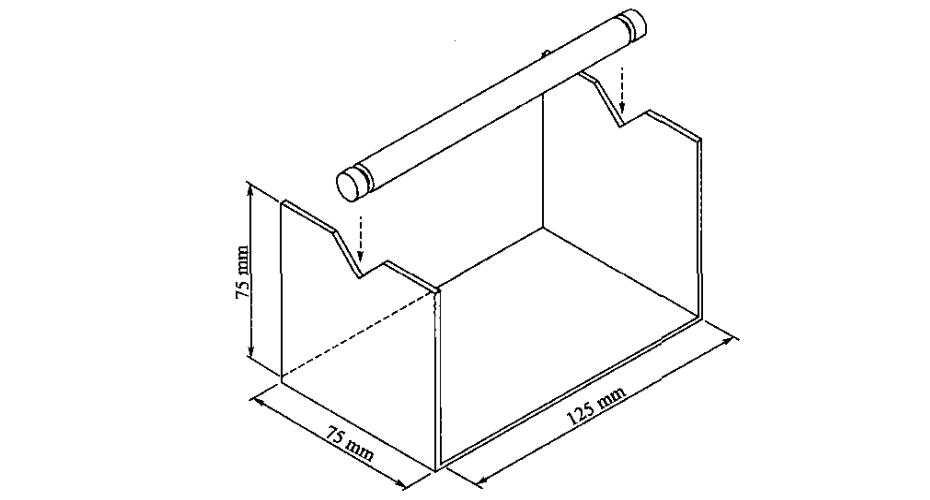

▲芯轴支座

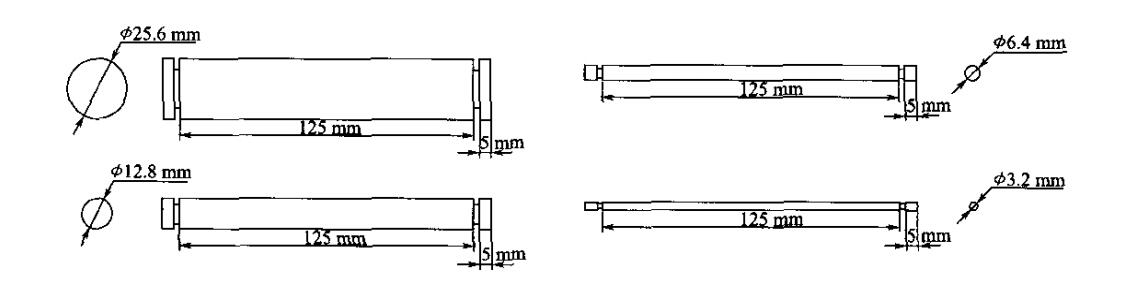

▲芯轴

3

 试样

① 试样应从模压或挤出的片材或薄膜中裁得，表面无肉眼可见的明显波纹、气泡。不允许使用几个薄片叠合起来的试样；

② 试样尺寸可按使用要求变动。推荐的试样尺寸为75mm×10mm（长×宽），厚度1.25mm±0.01mm。厚度尺寸很关键，必须精确的控制、测量；

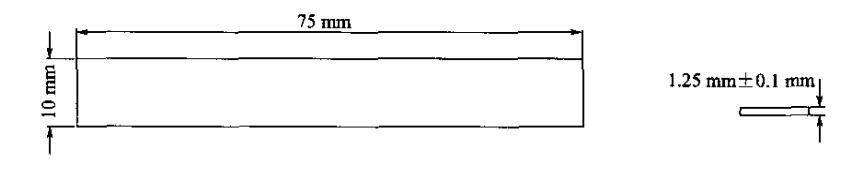

▲试样

4

 试样和试验装置状态

① 试样和实验装置要在试验要求的条件下存放24h，确保试验在相同的条件下进行。低温快速筛选时，至少要在试验要求的条件下存放4h（试验报告要对条件的变化予以记录）；

② 如果没有条件规定，试样和试验装置应根据GB/T 2918的规定在（23±2）℃以及相对湿度50%±5%下进行24h以上状态调节；

5

 操作步骤

① 将芯轴、芯轴支座以及试验样品一起放入低温试验箱。在试验的条件下存放24h；

② 将直径最大的芯轴架在芯轴支座的楔形缺口上，用手（戴上普通的棉工作手套）将试样平的一面与测试芯轴水平轴线成直角地切向放置；

③ 在1s内将试样折180°，在芯轴上形成一个倒“U”字型，并保持与芯轴的紧密接触；

④ 观察试样是否有断裂并记录。如果没有发生断裂，则取一个新的试样在下一个直径较小的芯轴上弯折。直到断裂为止；

⑤ 取5根新试样在直径最小的没有发生断裂的芯轴上重复试验5次，观察试样有否断裂并记录；

⑥ 如果重复试验五分之四的试样不发生断裂，则再取5根新试样绕下一个直径更小的芯轴进行测试；否则，再取5根新试样绕上一个直径更大的芯轴进行测试。观察试样有否断裂并记录；

3

 实验结果及报告

以5个试样中有四个通过的直径最小的芯轴记录为该热熔胶的挠性。

试验样品在芯轴上做弯曲试验时出现明显折断、裂纹或细微裂纹为破坏；不影响材料拉伸性能的变色或泛白不认为是破坏，但必须在报告中注明。

实验报告应包括：

1. 本标准的编号和名称；

2. 热熔胶的名称、生产厂家、生产日期、批号；

3. 样品的成型方法、尺寸（特别是厚度，须精确至0.01mm）；

4. 芯轴的直径（五个试样中有四个未断裂的直径最小的芯轴尺寸）；

5. 测试条件：温度（如果需要的话，包括湿度等）；

6. 样品弯曲后的颜色变化；

7. 其它需要报告的内容。
